Yellow Color Digital Auto Level 28X Magnification 0 . 9 – 30M Range

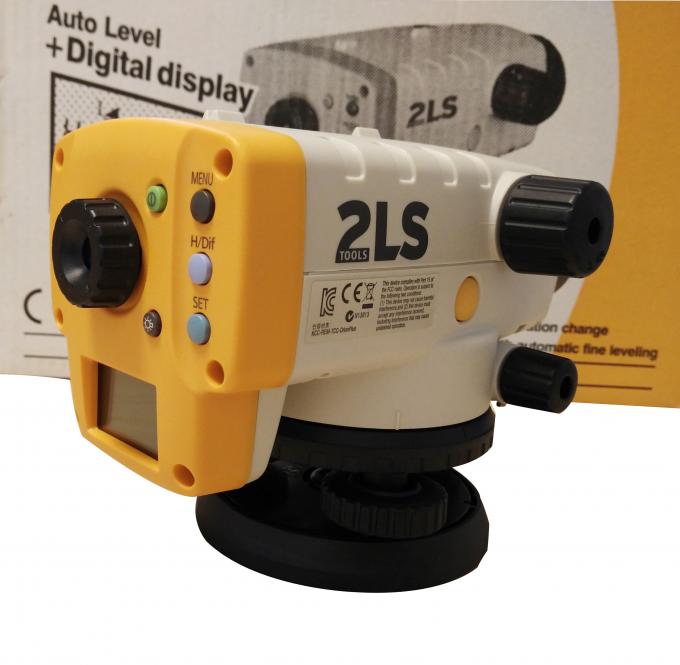

Topcon 2LS Vega Digital Level

Product Description:

2LS Orion + DIGITAL LEVEL SPECIFICATION:

Rion+ Specifications

Accuracy (height)  ±2.0mm at 30m

Accuracy (distance)  ±10mm @ 10m

Working range (Tape staff)  0.9 to 30m (2.9 to 98ft) Working Range (Aluminum Staff)  2.0 to 50m (6.5 to 164ft)

Measuring time  <2sec

Magnification  20X

Self-compensation range  ±12°

TELESCOPE Length  206mm

Magnification  20X

Objective aperture  30mm (1.18in.)

Resolving power  4.5″

Field of view  1°20′

Minimum focus  0.9m (2.9ft)

Image  Erect

Stadia ratio  1:100

Stadia constant  100

COMPENSATOR

Type  Pendulum compensator with magnetic damping system

Working range  ±12′

HEIGHT MEASUREMENT

Accuracy

Electronic reading  ±2.0mm at 30m

Optical reading  ±2.0mm at 30m

Measuring range

Tape staff BCX  0.9 to 30m (2.9 to 98ft)

Aluminum staff BAS  2.0 to 50m (6.5 to 164ft)

Measuring time  <2sec

Least count  0.001m, 0.01ft

Minimum light for measurement  20lx. @ staff surface

DISTANCE MEASUREMENT

Accuracy

Aluminum staff BAS

D<=10m  ±10mm 1

0m<D<=50m  ±0.25% x D

Least count  0.01m, 0.1ft

USER INTERFACE

Display  7 segment and character LCD with backlight

Keyboard  6 keys (5 on front panel, 1 on side)

Circular level sensitivity  8’/2mm

MEASUREMENT PROGRAM

MeasurementProgram  Single/Continuous/Elevation/Height difference

ENVIRONMENTAL

Water and dust resistance  IP55 Category2

Operating temperature  -20℃ to +50℃

OTHERS

Power supply  AA dry cells x 2

Operating time  120hrs = 50,000 points (at +20℃, point every 5 sec)

Weight  1.8kg (include batteries)

Size  206 x 123 x 137mm
